Pendelrollenlager

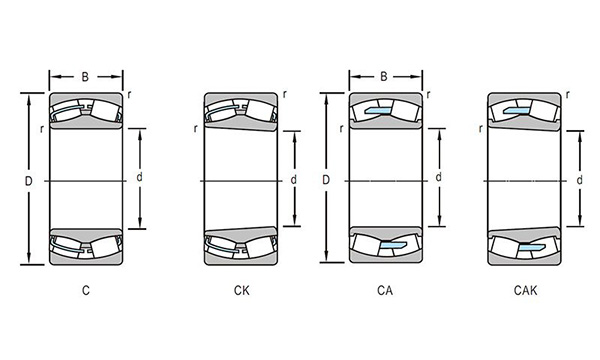

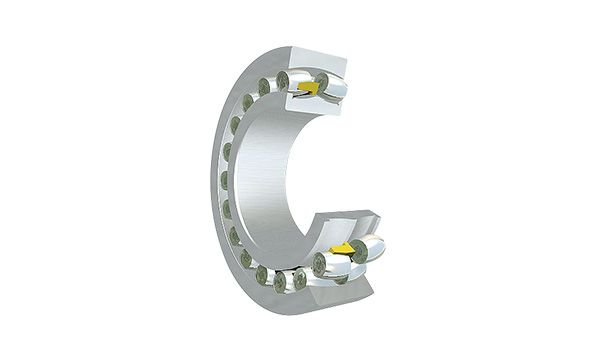

Pendelrollenlager bestehen aus einem Außenring, der schräg angeschliffen ist und einem Innenring mit Doppellaufbahn, ein bis zwei Käfigen und eine Gruppe von Rollen. Die sphärisch geschliffenen Laufbahnen des Außenrings ist passgenau mit Lagerkern, sodass es sich selbst anpassen kann. Diese Pendelrollenlager gleichen Winkelfehler oder Abweichungen aus, die vom Achsenwinkel, Gehäuse oder Achsenkrümmung hervorgerufen werden. Die Lager können großen Axial- und Radialbelastungen in beiden Richtungen standhalten. Sie eignen sich besonders für Anwendungen mit besonders hohen Belastungen und geringen Grenzdrehzahlen. Unter Normalbedingungen sollten die Pendelrollenlager in einem Winkel von 1°-2.5° angebracht werden. Mit Dichtungsringen werden die genannten Funktionen beinträchtigt.
-
Rollenlager für Rüttelgeräte
Wenn die Pendelrollenlager in Schwingsieben oder Brechern eingesetzt werden, werden Wälzlager und Käfig stark beschleunigt. Daher passen wir unsere Produkte auf Kundenwunsch genauestens an die Betriebsanforderungen an. ZZ bietet jederzeit Sonderanfertigungen an. -
Abgedichtete Rollenlager
Die Pendelrollenlager sind meistens zerlegbar. Die fest zusammengesetzten Lager mit Dichtungen an beiden Seiten sind ebenfalls erhältlich. Sie werden unterteilt in Kontaktlager und Loslager (besonders reibungsarm). Die Lager mit Dichtungen an beiden Seiten werden vorgeschmiert. Die Schmiermittelmenge nimmt ca. 25%-35% des Gesamtraumes in Anspruch. Bei individuellen Kundenanforderungen können wir jederzeit andere Schmiermittel einsetzen oder die Menge anpassen. Beim Einbau dürfen sie nicht gereinigt oder über 80℃ erhitzt werden, da sie sonst leicht beschädigt werden können oder das Schmiermittel austreten oder vermindert werden kann. Eine Betriebstemperatur von 30℃~100℃ ist ideal für diese Rollenlager. Unter normalen Bedingungen müssen die Pendelrollenlager nicht neu geschmiert werden. Unter schwerer Beanspruchung oder bei Temperaturen über 70℃müssen die Lager allerdings nachgeschmiert werden. -
Schmieren von Rillen und Bohrlöcher
ZZ stellt die Rollenlager für einfaches Schmieren mit Bohrlöher und Rillen im Außenring her. Für solche Rollenlager wird W33 als Nachsetzzeichen der Lagerbezeichnung eingesetzt. Für nur ein einzelenes Bohrloch im Außenring wird das Nachsetzzeichen W20 benutzt.
ZZ stellen Pendelrollenlager auch mit weiteren Strukturen her, z.B. Sprengringrille auf dem Außenring, einreihige Pendelrollenlager (Winkelfehler von bis zu 4°) und vielen anderen Eigenschaften. Unsere Kund*innen können sich jederzeit mit der ZZ Technikabteilung in Verbindung setzen.
ZZ stellt Pendelrollenlager mit besonderen Eigenschaften als Sonderanfertigungen her.
